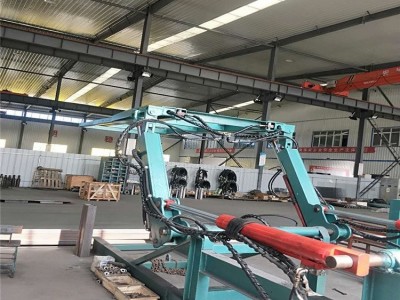

1,本公司設計出的機載超前支護裝置替代原有的前探梁臨時支護方式，適應井下現場的惡劣環境，保證安全施工，該機載超前支護裝置裝配在掘進機的截割部上部，利用升降油缸的前后銷軸固定，選位合理，配套簡便，對掘進機的改造量很小，不干擾掘進機的運動和截割作業功能，實現了機械化支護作業，降低了工人施工勞動強度，提高了掘進效率，使錨護工人的安全得到了有效的保障。

　　2,型號的組成

　　ZLJ-18：

　　Z：液壓支護

　　L：臨時

　　J：機載式

　　18：支護強度（KN/m2）

　　(二)主要結構、工作原理：

　　1、結構：有頂架梁、站套站管、升降油缸、調整油缸，大小十字頭、高壓油管路、分流集流閥、兩位三通閥、控制操作閥等組成。

　　2、原理：工作時，用掘進機的泵站供油，通過二位三通閥經過高壓油路過濾器到操作閥，供經分流集流閥分流，進入雙向鎖，雙向鎖打開進入油缸，利用支撐油缸控制站套站管翻轉，通過調整油缸將頂架梁調整角度。

　?。ㄈ┗拘阅軈?shù)

　　基本參數參數值備注

　　額定壓力16 MPa

　　額定流量50 L/min

　　初撐力18 kN

　　支護面積3.2x3 m定制前伸+側翻

　　展開時間70 s

　　整機重量1000KG

　　適應巷道供形，矩形

　　巷道端面巷高：2.5--4.5m

　　巷寬: 3.8--4.5m

　　適用掘進機EBZ懸臂式掘進機

　　外形尺寸1.8x2.2x0.6m
